Eachine EV800D 고글사양
입문용 고글로 이만하면 딱이야~
Eachine TX02 FPV카메라 사양
고글을 사용하여 FPV즐기기
Parrot Mambo FPV
패럿 맘보드론에 FPV카메라 입혀보기
Caddx fpv camera 정보는 아래링크를 클릭래주세요~
https://www.springeye1.com/2021/06/719.html
www.springeye1.com
https://s.click.aliexpress.com/e/_DmnW1fF
www.aliexpress.com
입문용으로 추천합니다. 이 고글은 안경을 착용한 채 사용은 할 수 없는 고글이니 EV800DM을 알아보세요. DM은 초점조절이 매우 제한적으로 가능하고, 안경을 착용한 채 사용할 수 있게 글래스핏이라는 걸 추가로 구매할 수 있어요. EV800D처럼 화면녹화도 가능해요. 이런 것 저런 것 부족하다고 생각되면, 눈초점이 완벽히 조절이 되는 80만원 상당의 고급용 팻샤크로~
Eachine EV800D 고글사양
주파수 : 5.8GHz 40CH
해상도 : 5인치 800x480 HD 고휘도 LCD
입력전압 : 11~20V(3S배터리 사용가능)
SD카드 녹화가능(SD카드는 Fat32로 포맷해야만 녹화가 됩니다.)
82도 시야각
다이버시티 고글(다양성 고글)
클로버 안테나, 패널안테나
3S배터리연결 케이블1개
내장배터리 : 7.4Volt 1200mAh 배터리(사용해 본 결과 배터리가 쉽게 방전이 됩니다. 사용하지 않고 가만 두어도 방전되네요.ㅠㅠ) 그래서 3S배터리를 따로 꽂아 사용하는 걸 추천드립니다. 3S(11.1V) 배터리가 호환됩니다~
장시간 미사용시 4개월마다 충전을 해주세요~
참고 및 특이사항 :
이 고글은 안경을 쓰고 사용이 불가능해요. 그런 고글을 원한다면, 60만원상당의 DJI FPV V2고글을 알아보셔야 해요. 고글을 바꾸면, 카메라도 디지털로 가야겠죠. 그럼 비용이 어마어마해져요. V2고글 또한 안경을 쓰고 착용하는 건 여간 불편한 게 아니에요. 그러니 안경쓰고 고글을 착용하겠다는 생각은 처음부터 하시지 말고, 디옵터 렌즈 등을 이용해서 시력교정을 하시는 게 맞습니다.
팻샥고글 HDO2는 세밀한 초점조절이 가능해요. 그리고 2022년6월에 출시된 DJI 고글2도 세밀한 교정이 가능해요. 이점 고글 구입시 참고하셔야 해요. EV800D는 그저 입문용 초저가 상품일 뿐이라는 거~
https://s.click.aliexpress.com/e/_Am7c2z
www.aliexpress.com
EV800D는 배터리 용량이 적다 보니 2셀, 3셀 배터리를 연결 할 수 있는 케이블이 필수입니다.
![](https://blog.kakaocdn.net/dn/oal2v/btq8okRYnxJ/xBXbF95MJILnB0XknLATg1/img.jpg)
사진에 보이는 케이블을 이용하면, 바로 3S배터리를 꽂아 사용하실 수 있어요. 그럼 고글을 장시간 사용할 수 있게 됩니다. 그렇더라도 연속으로 40분 이상은 추천하지 않습니다. 눈에도 해롭겠지만, 모니터 수명을 단축키실 수도 있어요.
![](https://blog.kakaocdn.net/dn/Dpfnh/btq7Dn80a1L/dflxDQEMmGDkPQAPxQazKK/img.jpg)
조종기는 2.4GHz이며, 카메라와 고글은 5.8GHz라는 거 다들 아시죠~저는 이것저것 만져보면서 터득하게 되었네요.
micro SD카드를 삽입구에 넣고 전원을 켜준 후 Pic Rec버튼을 한번 누르면 사진촬영이 되고, 길게 누르면 동영상녹화가 됩니다.
Search버튼을 누르면 자동으로 FPV카메라를 잡아주게 됩니다.
이 고글은 저렴하면서도 내가 보고 있는 화면을 리얼하게 녹화가 가능하다는 장점이 있어요. 가성비가 참 좋은 고글이에요.
아참!!! 고글관리 팁~
배터리가 내장되어 있는 고글 또는 FPV모니터의 경우 장시간 사용하지 않을 때에는 꼭 4개월마다 충전을 해줘야 해요. 제품에 따라 다를 수 있으니 꼭 설명서를 확인하셔야 해요.
안그러면 배터리가 사망합니다~
이제부터 FPV카메라를 좀 알아봐야 겠어요.
아래의 제품들은 초저가의 제품이다보니 송신거리가 매우 짧다는 거 꼭 참고하세요~30m내외 입니다.
Eachine TX02 AIO FPV Camera 사양
주파수 : 5.8GHz 5밴드 40채널
1/4 Cmos 카메라
출력전력 : 200mW
입력전력 : 3.3~5V(1S 배터리사용가능), 500mA
카메라 해상도 : 600TVL
비디오시스템 : NTSC
120도 시야각
이 제품의 송신거리는 대략30m이내입니다. 수신거리가 짧지만, 방구석에서 활용하기엔 제격이에요.
![](https://blog.kakaocdn.net/dn/cBBvkD/btq7CGhdREz/79ig4BBxus5Z1fkxFYwkDk/img.jpg)
https://s.click.aliexpress.com/e/_9HNZ4N
www.aliexpress.com
테스트는 Eachine TX02가 아닌 짝퉁제품으로 했어요. 혹시 몰라서요.ㅎㅎ
![](https://blog.kakaocdn.net/dn/bzC23M/btq7CPyceOY/AV9GK4lttiYwo5n1jYxXO0/img.jpg)
두번째칸 케이블쪽에 FPV카메라선을 연결해 줍니다. 왼쪽은 빨강선, 오른쪽엔 검정선을 연결해 주시면 카메라에 전원이 들어오게 됩니다. 이렇게 연결을 하게 되면, 패럿맘보의 전원을 사용하는 것이므로 대략 3~4분정도 후에 배터리가 방전이 되게 됩니다. 그러니 카메라에 1S배터리를 따로 연결하는 게 더 낫습니다. 아래 사진처럼요~
![](https://blog.kakaocdn.net/dn/bQy8ng/btq7FhUlzWO/l0ebFV1HzMa33QEDysZICK/img.jpg)
이렇게 배터리를 따로 연결해야 FPV카메라도 대략 10분정도 유지되고, 맘보드론도 10분간 비행이 가능해요. 참고로 FPV카메라는 연속사용시 되도록 40분이내로 운용하셔야 합니다. 오랫동안 운용시 열이 많이 발생하여 그로 인해 영영 화면이 안나오게 됩니다. 저의 경우는 60분간 연속사용을 했는데 바로 카메라가 고장이 나더군요~헤헤

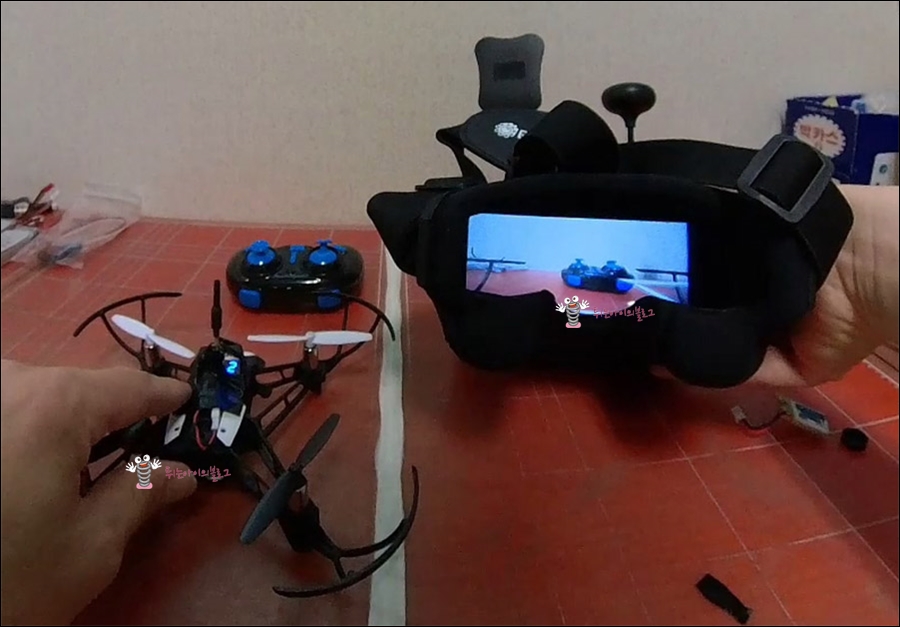

FPV카메라에 전원이 들어왔으니 고글에 영상신호를 전달해 보도록 할께요.
Search버튼을 누르면 자동으로 찾아 주게 됩니다.
미니FPV카메라인데도 화질이 좋아 깜짝 놀랬어요.
아참! 혹자는 이거 원래 패럿맘보FPV카메라가 달려있는 건데 왜 이렇게 카메라를 다는지 이해가 안된다고 하시는 분 계실거에요. 스마트폰으로 봐가면서 또는 스마트폰을 짝퉁고글에 끼워넣고 비행하는 거하고, 말그대로 1인칭시점으로 비행하는 거하고는 차원이 아예 달라요. 비교를 하지 마시길......
동영상설명에서는 자세하게 다루지 않았지만, 블로그에는 카메라연결방법이라든지 배터리연결방법을 자세히 알려드릴께요.
![](https://blog.kakaocdn.net/dn/VRbCy/btq7YOkbZjk/ML0JgUkUlwYuFaoMFgL7bk/img.jpg)
글루건을 이용해 FPV카메라를 전방에 고정합니다.
고정시에는 꼭 프로펠러가 걸리지 않고 잘 돌아가는지 확인해 가면서 글루건으로 고정시키세요~
![](https://blog.kakaocdn.net/dn/rTlS1/btq7UAnEGYT/BxQoyTUkZxP7GpnoVA6OOK/img.jpg)
![](https://blog.kakaocdn.net/dn/pnlHa/btq7SGuErEK/Qua3esjdjKOPLbHKiLslY0/img.jpg)
운행 중 수시로 충돌이나 추락을 하게 됩니다. 그러면 안테나가 잘 구부러져요. 그러다가 언젠가는 끊어져 버립니다.
그걸 미연에 방지하고자 글루건으로 안테나부분을 고정시켜 줬어요.
![](https://blog.kakaocdn.net/dn/boX4AR/btq7TKD7doH/4wKyhxvynbajYGJBZWFXUK/img.jpg)
카메라에 연결한 배터리를 안전하고 단단하게 고정시키고자 예전에 인터넷 가입시에 받았던 벨크로를 이용했어요.
고정이 잘 되고 안전한 비행이 가능하게 해 주네요~
![](https://blog.kakaocdn.net/dn/HUR4W/btq7UKpNorv/gaDb90jvLok8mUSCRMQ1I0/img.jpg)
배터리를 드론 위에 얹은 후에 벨크로로 고정시켜 주세요.
![](https://blog.kakaocdn.net/dn/5DAfg/btq7UO63UqK/1D3jsEaBhicjRpyRBzsBeK/img.jpg)
드론 하단에는 센서가 있으니 벨크로를 홈을 파서 센서가 잘 보이도록 고정시켜줍니다.
이렇게 하면, 스마트폰으로 보는 FPV와는 차원이 다른 느낌으로 미니드론을 훨씬 더 잼나게 즐길 수 있어요.
저는 현재 caddx FPV카메라600mW를 보트에 튜닝하여 사용중이에요.
![](https://blog.kakaocdn.net/dn/bsFWOo/btq7C49K1m8/XkJmSPm6f1SjVd8l1ZcbA1/img.jpg)
이렇게 사용하면, 보트로도 FPV를 리얼하게 즐길 수 있게 됩니다. 제가 하는 이 모든 작업은 RC보트는 물론 RC카에서도 쉽게 적용할 수 있는 방법을 알려 드리는 거에요. 잘 활용하셔서 RC카에서도 FPV를 즐겨보세요.
![](https://blog.kakaocdn.net/dn/5uquf/btrgBKnO7LP/3WX9ImX7pfYKkfffgtr2I1/img.jpg)
수신기와 안테나를 튜닝한다면, RC카도 200m 거리 이내에서도 조종이 가능하게 됩니다. 기본 수신기는 포기하고, 튜닝을 해야겠죠~RadioLink제품의 리모컨만 200m정도를 지원해요. FPV카메라는 지상에서 최고 송신거리가 고작100m이니 FPV를 감안한다면, 아무리 조종기가 수신거리 100m를 초과하더라도 전혀 의미가 없더군요. 카메라가 못 따라가 주니깐요.
다음 시간에는 조종기를 이용하여 LED램프를 켜는 방법과 경적장치(뱃고동소리), 잠금해제장치 등을 활용하는 방법에 대해 한꺼번에 다루도록 할께요~
