Flysky FS-iA10B 수신기 안테나 튜닝
Flysky FS i6X 조종기 리시버 튜닝~
.jpg)
https://s.click.aliexpress.com/e/_9f8X1B
www.aliexpress.com
모두다 끝났을 줄 알았던 RC보트 튜닝~
하지만, 한가지 더 남아서 추가로 기록하게 되었습니다.
준비물인 ipx 1.13 RP SMA Female 안테나선을 미리 알리익스프레스에서 구매해 둡니다. 25cm 또는 30cm제품을 구입하시면 됩니다.
https://s.click.aliexpress.com/e/_APDd89
www.aliexpress.com

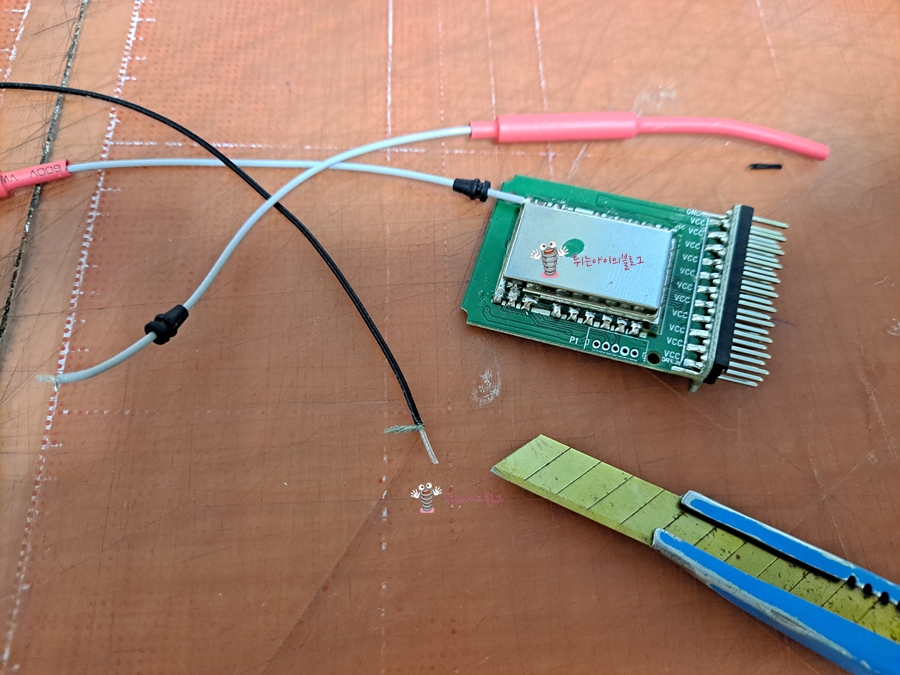

우선 수신기에 원래 있던 안테나를 떼어내세요. 납땜이 되어있지만, 손으로 잡아당기면 의외로 쉽게 떨어집니다.
구입한 ipx1.13 안테나선의 끝 즉, 검정색 케이블을 아주 가벼운 힘을 가해 도루코 칼등으로 원을 그려가며 도려냅니다. 그러면, 위의 사진처럼 은색케이블선뭉치가 보이게 되고, 또 다른 투명케이블선이 보이게 됩니다.
은색케이블선 뭉치를 손으로 잘 말아줍니다. 그후 투명케이블선도 검정케이블선 까듯이 서서히 원을 그려가며 도려내 줍니다.
이젠 위의 사진처럼 케이블선쪽에 납땜을 미리 입혀줍니다.
자세히 보시면 검정색 케이블선을 땄고, 투명케이블 선 또한 따서 케이블선들 쪽에 납땜을 입혀두었다는 걸 알 수 있을 거에요~
위의 사진을 보시면 쉽게 이해되실 거에요. 해당 위치에 납땜을 하시면 됩니다.
납땜이 의외로 쉽지 않았어요. 원래 있던 납은 잘 녹지를 않고, 케이블에 입혀놨던 납과 잘 달라붙지를 않더군요.
하면서 안 사실인데요. 원래있던 납은 절대로 건드리지 마세요. 녹아서 다른 곳으로 땜납이 이동해 버리면 큰일 납니다. 다른 단자에 녹아서 달라붙어버리면 리시버는 버려야 하니깐요.
그냥 케이블에 입혀놨던 납을 이용해 납땜을 하셔야 합니다. 천천히 붙여 보세요. 저는 간신히 납땜에 성공했어요.
위의 사진처럼 납땜을 하였어요. 보기는 좋지 않지만, 성공은 했네요.ㅎㅎ
납땜이 떨어질지도 모르니 위쪽을 글루건으로 적당한 두께로 도포를 해줍니다.
단, 리시버 뚜껑이 닫힐 만큼만 도포해 주세요.
저의 경우는 하나의 선만 납땜을 하였는데요.
튜닝하지 않은 한쪽의 선은 내부에 은박지테이프로 잘 고정을 시켜주세요.
그리고 튜닝한 나머지 선은 안테나에 연결해 주면 됩니다.
이렇게 하면, 기본 Flysky i6 조종기의 경우라면, 기본 300m 거리에서도 수신이 가능해 집니다.
i6X 조종기의 경우는 출력값이 의외로 i6에 비해 낮아서 송신거리가 100m정도밖에 안되니 참고하세요.
2022년5월에 안 사실이에요. 그래서 현재 다시 i6조종기로 교체하여 사용중이에요. 기본 300m는 더 갈 것 같네요.
욕심이 더 생겨서 2021년 9월에 또 추가적으로 튜닝을 하였습니다. 효과는 천천히 계속해서 테스트 해 보겠습니다.
10채널 수신기의 안테나 선을 모두 밖으로 뺄 수 있게 업그레이드를 했어요.
역시나 이번에도 납땜이 너무나도 힘들었어요. 납땜이 떨어질 수도 있으니 글루건으로 안테나선이 고정이 되게 해 주세요.
https://s.click.aliexpress.com/e/_9xgK7n
www.aliexpress.com
위의 사진처럼 두개를 납땜하여 IPX1.13선과 연결했어요.
이제 보트에 구멍을 뚫어줘야겠죠~하나는 원래 뚫어놓았고, 이번에 하나를 더 뚫어서 안테나를 장착하여 수신거리를 증가시키기로 했어요. 구멍은 드릴65mm짜리로 뚫어주면 됩니다.
이렇게 두개의 안테나선이 밖으로 나올 수 있게 되었네요.
위의 작업은 RC보트, 드론에만 해당하는 사항입니다. RC카의 경우는 효과가 전혀 없으니 작업을 시도조차도 안하는 게 나아요. 모든 테스트는 직접 작업 후 내린 결론이니 믿으셔도 됩니다.
