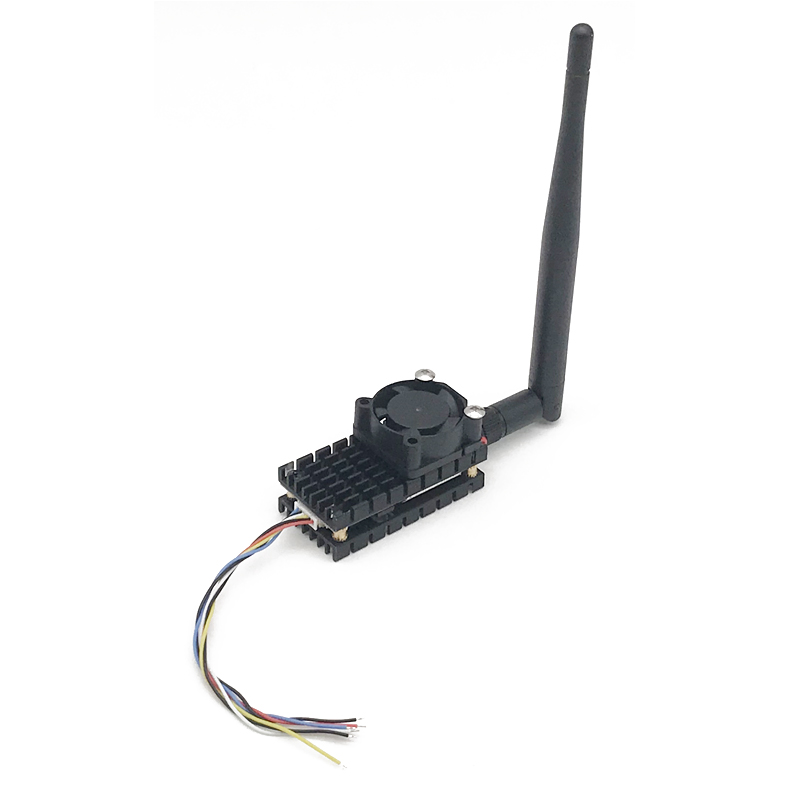

롱레인지 FPV카메라 송신기 2000mW 2KM Range

롱레인지 FPV 송신기 전송특성

출력전력 : 2000mW

작동전압 : 8V~25V(2S~6S배터리)

채널 : 24CH

비디오형식 : NTSC / PAL

출력전압 : 5V / 입력전압

안테나 인터페이스 : SMA

무게 : 30g

https://s.click.aliexpress.com/e/_AX5bQJ

23.64US $ 46% OFF|Over 2km Range 5.8ghz 2w Fpv Wireless Transmitter Ts582000 5.8g 2000mw 8ch Video Av Audio Sender - Wireless Ad

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

이 제품은 FPV카메라의 영상송출 출력을 높여서 고글 등의 수신기로 쏴주는 역할을 하는 것이지요. 드론의 경우는 2KM까지 송신이 된다는 제품이네요. 보통의 FPV카메라 VTX는 보통 600mW이지만, 이 제품은 2000mW네요. 무려 3배의 출력이지요~

RC카, RC보트의 경우는 100m만 넘더라도 고글화면이 지글거려서 더이상 FPV로 운행을 할 수가 없을 정도가 됩니다. 그래서 롱레인지 송신기를 통해 먼 거리에서도 고글화면을 통해 카메라 영상을 볼 수 있게 되는지를 설치 후 확인하려 합니다.

대국의 뻥일지, 아니면 효과가 충분히 있는지를 현재 테스트 중에 있습니다. 결과치는 곧 정리하도록 할께요~

--->>>>안타깝습니다. 대륙의 뻥이었습니다. 역시 대륙은 뻥쟁이...

지상에서 고작 30m 정도 거리가 늘었을 뿐입니다. 이 정도로 이 장치를 설치할 이유는 없겠네요. 판단은 여러분께 맡길께요. RC카에서는 구지 이 시스템을 적용할 이유가 없겠지요.

효과는 거의 없었지만, 이런 장치도 있고, 이런 식으로 연결하는 거라는 걸 기록하는 포스팅이라 그대로 남겨둘께요.

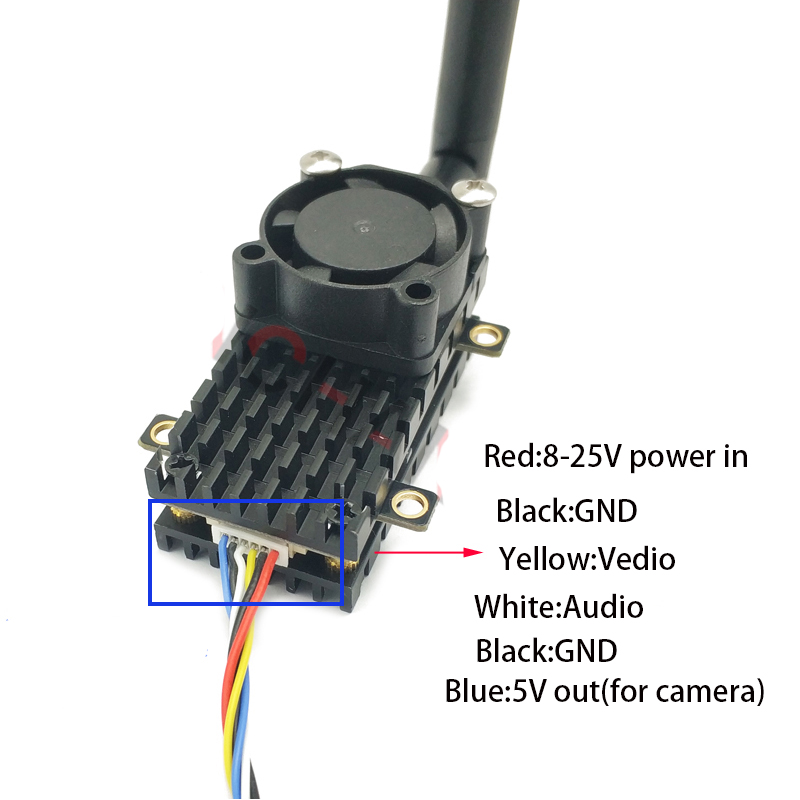

배선도를 보고 FPV카메라에 연결해 볼께요.

Red : 8~25V Power in

Black : GND(접지)

Yellow : Video

White : Audio

Black : GND(접지)

Blue : 5V Out (for camera)

저 배선도를 보면, 당연히 파란색이 카메라의 전력으로 생각할 수 있겠죠. 그래서 저는 그대로 따라 해봤어요.

3pin케이블쪽을 검정은 GND, 노랑은 video, 파랑을 카메라 out으로 연결해 봤죠...

그리고 전원과 카메라를 연결 후 고글화면을 확인해 봤는데 화면이 나오지 않더군요. 분명히 배선도대로 한다면 정상적인 송출이 되어야 하지만, 그렇지 않았어요.

혹시나 카메라에 공급되는 전력이 모자라서 카메라화면이 고글에 안나오는 것 같아 배선을 달리 해봤어요.

파란 선을 떼어내버리고, 카메라에 들어가는 빨간 선을 전력 파워선에 같이 연결해 본거죠...

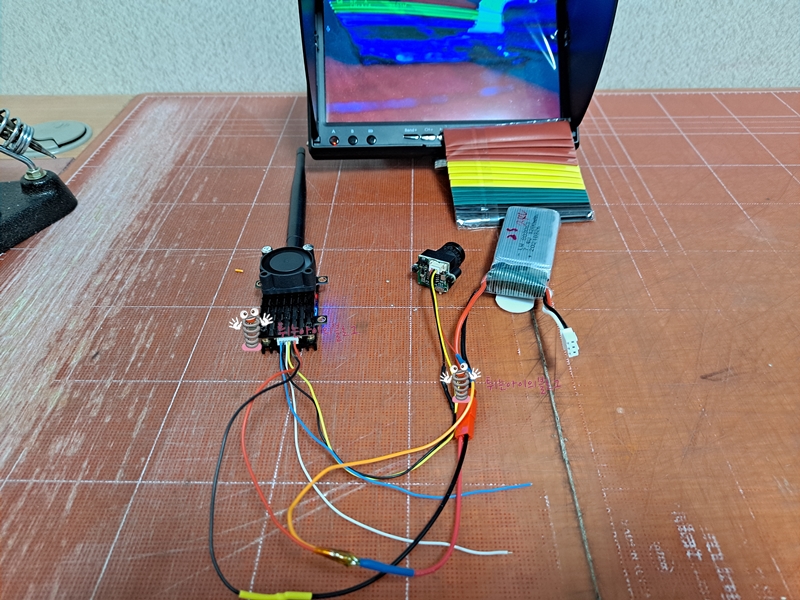

그랬더니 드디어 영상이 송출되네요. 매우 깨끗하게 말이죠~

필요없는 파랑선과 흰색선은 지저분하게 널부러져 있어서 빼내버렸어요.

배선은 위의 사진과 같이 하시면 돼요.

저는 200m까지 조종이 가능한 조종기를 소유하고 있어요. 만약 이 제품을 통해 200m까지 FPV로 운행이 가능하다면 이는 정말 획기적인 튜닝이라 할 수 있겠네요.

부디 RC카에서 현저하게 좋은 결과물이 나왔으면 하네요.

곧 테스트 후 결과치를 포스팅하도록 할께요~

안타깝지만 지상에서는 약 30m 정도밖에 거리가 늘지 않았어요. 이 정도로 이 장치를 설치할 이유는 없겠네요.

RC카에서는 역시나 지상방해전파로 인해 이런 장치들이 무용지물에 가깝네요.
