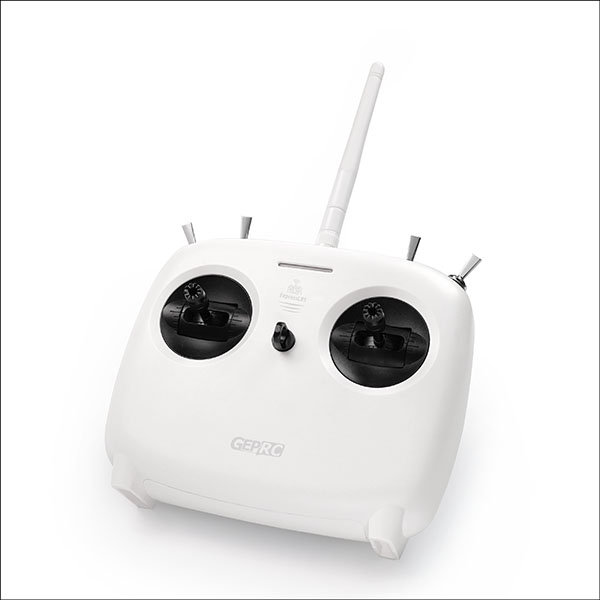

GEPRC TinyRadio ELRS 리모트컨트롤러

GEPRC TinyGo에도 호환이 되는지 확인코자 구입을 했어요. ELRS가 내장이 되어있네요.

상품을 받아 본 결과 tinygo에는 호환이 되지 않네요. 시네로그시리즈만 호환되는 것 같네요.

이 제품은 블루투스로 시뮬레이션이 지원되는 조종기라서 구입하게 되었어요. 블루투스 연결이 수시로 끊겨서 시뮬이 불가능함을 확인했어요. 저와 같은 용도로는 절대로 구매하지 마세요. 아마도 이 조종기로 cinelog 25, 30 등의 드론을 날릴 수 있는 것으로 보이네요.

요약

TinyRadio ELRS Remote Controller는 Express를 기반으로 개발된 차세대 원격 제어 시스템입니다.LRS 오픈 소스 프로젝트.표현LRS는 장거리 연결, 낮은 지연 시간 및 최대 리프레시 레이트 500Hz를 위해 새로운 스탠다드를 500Hz로 설정합니다.

Tiny Radio는 사용의 어려움을 최소화하기 위해 심플한 디자인을 채택하고 있습니다.인체공학적 디자인으로 휴대가 편리합니다.내장 ELRS 모듈, 915/868MHz 및 2.4 지원GHz 버전, 교환 가능한 안테나 설계로 최대 500mW의 전력 조정 가능.리모트 컨트롤 거리는 이상적인 조건에서 2km 이상까지 도달 가능.USB 인터페이스를 통한 리모트 컨트롤 펌웨어 업그레이드 지원, WIFI를 통한 ELR 모듈 펌웨어 업그레이드 지원, 블루투스를 통한 컴퓨터 드론 시뮬레이터 무선 접속 지원18650 배터리 2개를 지원하여 초장시간의 배터리 지속시간을 실현합니다.8개의 저지연 채널은 초보자 및 프로페셔널의 요구를 대부분 충족시킬 수 있습니다.

(주의: 전원을 켜기 전에 안테나를 설치해야 합니다!)

사양

• 크기: 147*135*71mm(안테나 미포함크기)
• 무게: 223g
• 적응형 드론 종류: 멀티로터, 비행기
• 주파수 대역: 915MHz FCC/868MHz EU/2.4GHz ISM
• 입력전압: 6.6-8.4V
• 안테나 인터페이스:SMA
• 전원: 100/250/500mW
• 채널: 8 채널
• 과금 인터페이스:USB-C
• 펌웨어 업그레이드: 지원
• 블루투스 조이스틱: 지원

특징

1. 내장 ELRS 915MHz/2.4GHz
2. 휴대하기 쉬운 '더 적은' 기능 설계
3. 2KM 이상의 비행거리(환경에 따라 다름)
4. 500mW의 조정 가능 전력
5. 슈퍼 저지연 채널x 8
6. 교환 가능한 안테나
7. 교체 가능한 18650 배터리x 2(배터리는 포함하지 않음)
8. USB-C 충전 지원
9. 커스텀 리모트 컨트롤 시스템
10. 드론 시뮬레이터와 완전 호환

Tiny Radio Remote Controller 다이어그램

배터리 설치

하단 배터리 커버를 열고 18650 배터리 2개 또는 2S 배터리 1개를 삽입합니다(포함되지 않음).

메모들

1. 배터리의 극성 기호가 배터리 컴파트먼트 내부의 기호와 일치하는지 확인합니다.

2. 새 배터리와 오래된 배터리를 함께 사용하지 마십시오.

3. 다른 종류의 배터리를 혼합하지 마십시오.

지침들

전원 켜기/끄기

리모컨의 전원 버튼을 OFF 상태에서 2초간 길게 누르고 리모컨의 진동이 울리면 전원 버튼을 놓습니다.빨간색 LED가 점등하면 리모컨의 전원이 정상적으로 켜집니다.

전원을 켠 상태에서 리모컨의 전원 버튼을 2초간 길게 누릅니다.LED LED가 소등되면 리모컨은 정상적으로 꺼집니다.

바인딩

오프 상태에서 리모컨 뒷면에 있는 BIND 버튼을 길게 누르고 전원 버튼을 동시에 눌러 켭니다.인디케이터 라이트가 점멸하면 리모컨이 바인딩 상태가 됩니다.

바인딩 상태는 5초간 지속되며 바인딩이 성공해도 피드백이 없으며 5초 후에 바인딩 상태가 자동으로 종료됩니다.리모트 컨트롤이 리시버와 바인드 되어 있는지 여부를 확인합니다.그렇지 않으면 바인딩 작업을 반복하십시오.

조이스틱 보정

조이스틱을 중앙으로 되돌리고 스로틀 레버를 가장 낮은 위치에 둔 상태에서 리모컨 뒷면에 있는 SETUP 버튼을 4초간 길게 누르면 리모컨이 진동하고 부저음이 울리면 교정이 완료됩니다.

전원 스위칭

먼저 BIND 버튼을 길게 누른 다음 SETUP 버튼을 1초간 짧게 누르면 100/250/500mW 전원을 주기적으로 전환할 수 있으며 현재 고성능 무선 제어 링크 전력은 표시등을 통해 확인할 수 있습니다.

와이파이 모드

오프 상태에서 SETUP 버튼을 길게 눌러 켜면 표시등이 빠르게 점멸하는 실행 LED로 바뀌면 WIFI 업데이트 모드로 들어가 ELRS 고성능 무선 컨트롤 링크 펌웨어를 업데이트할 수 있습니다.

블루투스 조이스틱

오프 상태에서 BIND 버튼과 SETUP 버튼을 동시에 매우 길게 눌러 디바이스를 켭니다. 표시등이 천천히 점멸하는 주행 LED로 바뀔 때까지 계속 눌러줘야 합니다. Bluetooth 시뮬레이터 모드로 들어가 컴퓨터 드론 시뮬레이터에 접속하여 연습할 수 있습니다.

충전

USB-C 케이블을 OFF 상태에서 꽂으면 리모컨 인디케이터가 파란색으로 바뀌면 충전 상태가 되고, 충전 완료 후 인디케이터 램프가 자동으로 꺼집니다.

표준:

Tiny Radio x 1

18650 트레이x 1

1 x 사용설명서

메모: 배터리는 포함되어 있지 않습니다.

콤보:

Tiny Radio x 1

18650 트레이x 1

1 x 사용설명서

Tiny Radio용 스토리지 케이스x 1

메모: 배터리는 포함되어 있지 않습니다.

힌트: Tiny Radio ELRS 무선 컨트롤러 펌웨어 업그레이드 가이드
